Web 应用防火墙

WAF (Web 应用防火墙）通过检查 HTTP/HTTPS 流量来实现内容过滤， 可以防止针对 Web 应用程序漏洞的攻击，如 SQL 注入、跨站点脚本（XSS）、文件包含漏洞以及安全配置错误等。 CC 防护功能可以降低攻击对系统的影响，通过自定义规则可以灵活有效的阻止非法流量，保证应用的稳定运行。 WAF 部署在负载均衡器（LoadBalancer）之上，本指南旨在介绍如何通过配置 WAF 来实现内容防护。

新建 WAF

WAF 是跟负载均衡器（LoadBalancer）一起部署的，所以新建 WAF 需要新建负载均衡器并对其配置。 WAF 的策略配置项在这里可以修改，下面会分别讲到。

../../_images/security_tab_waf.png

第一步：创建一个负载均衡器

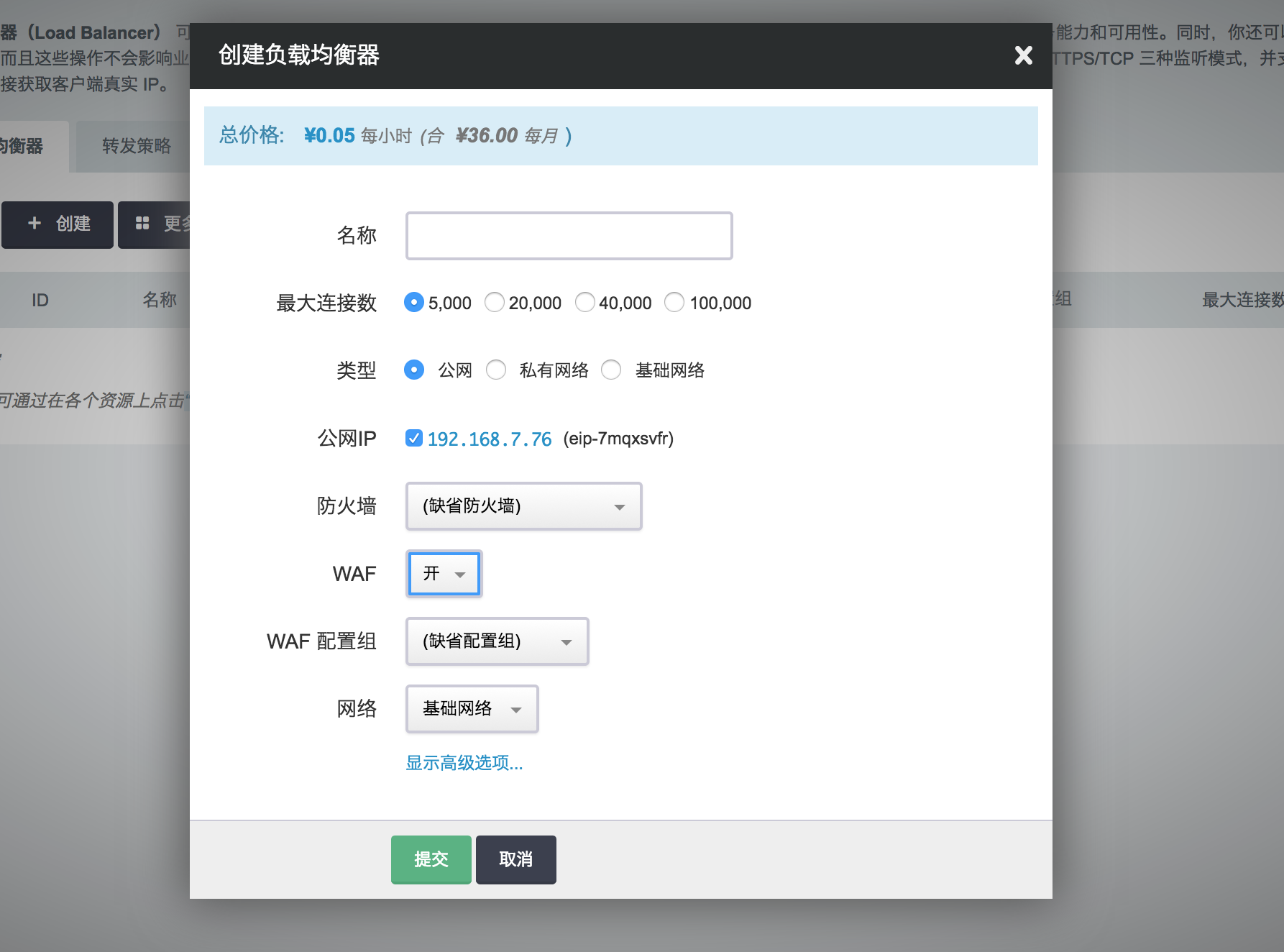

首先，你需要创建一个负载均衡器。 在创建的对话框中，可以选择是否开启 WAF ，开启 WAF 之后会选择要求绑定一个全局配置组。

../../_images/create_waf.png

注解

开启 WAF 需要额外的计算资源, 请选择最大连接数 20000 及以上的规格。

第二步：新建监听器

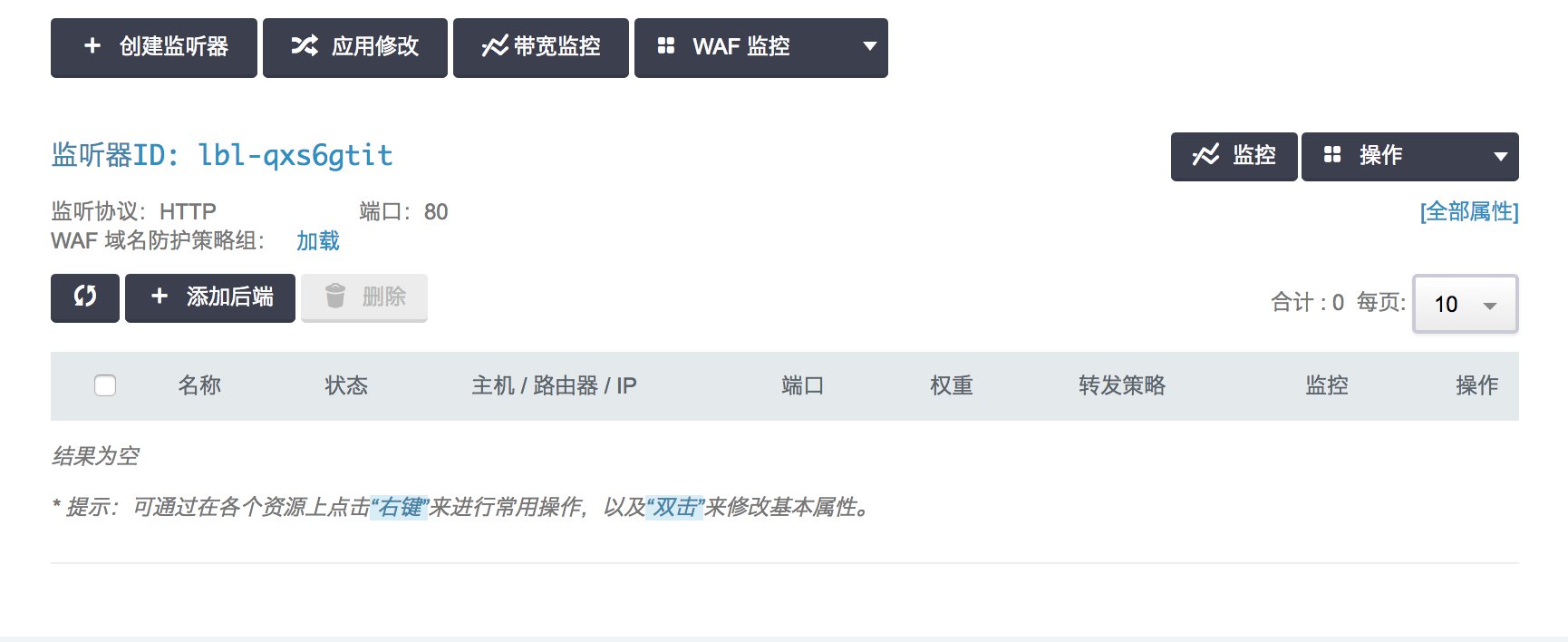

当负载均衡器创建完成之后，我们需要新建一个 HTTP/HTTPS 协议的监听器。 监听器建好之后，可以给其配置 WAF 域名防护策略。

../../_images/lb_listener_with_waf.png

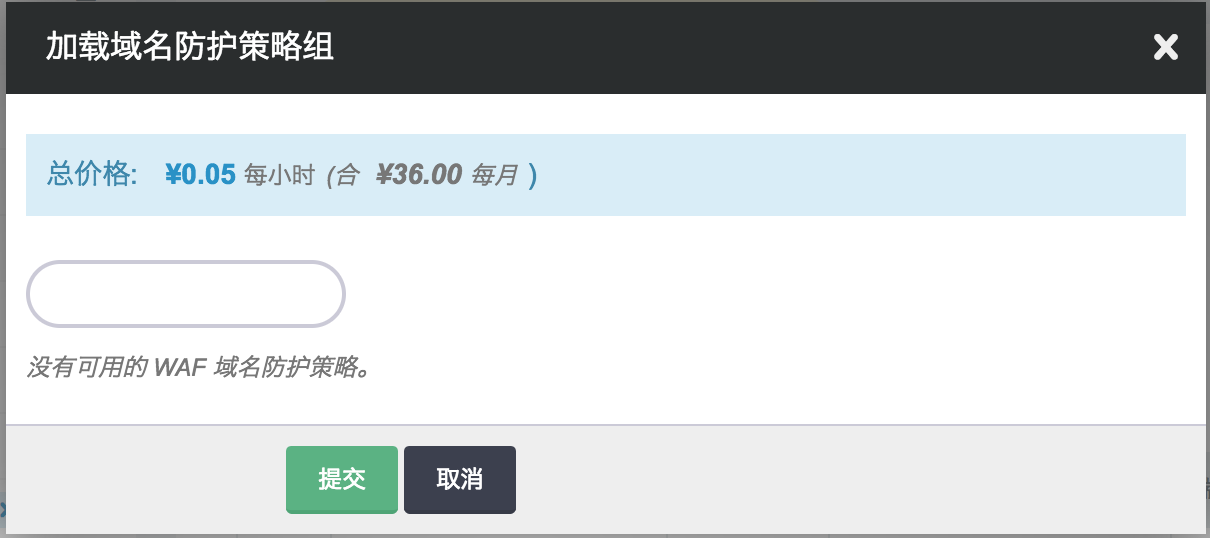

点击 “加载” 可以弹出 WAF 域名防护策略的选择页面：

../../_images/attach_null_waf_policy_to_lbl.png

目前没有配置 WAF 域名防护策略，所以这里是空的。

第三步：配置 WAF 域名防护策略

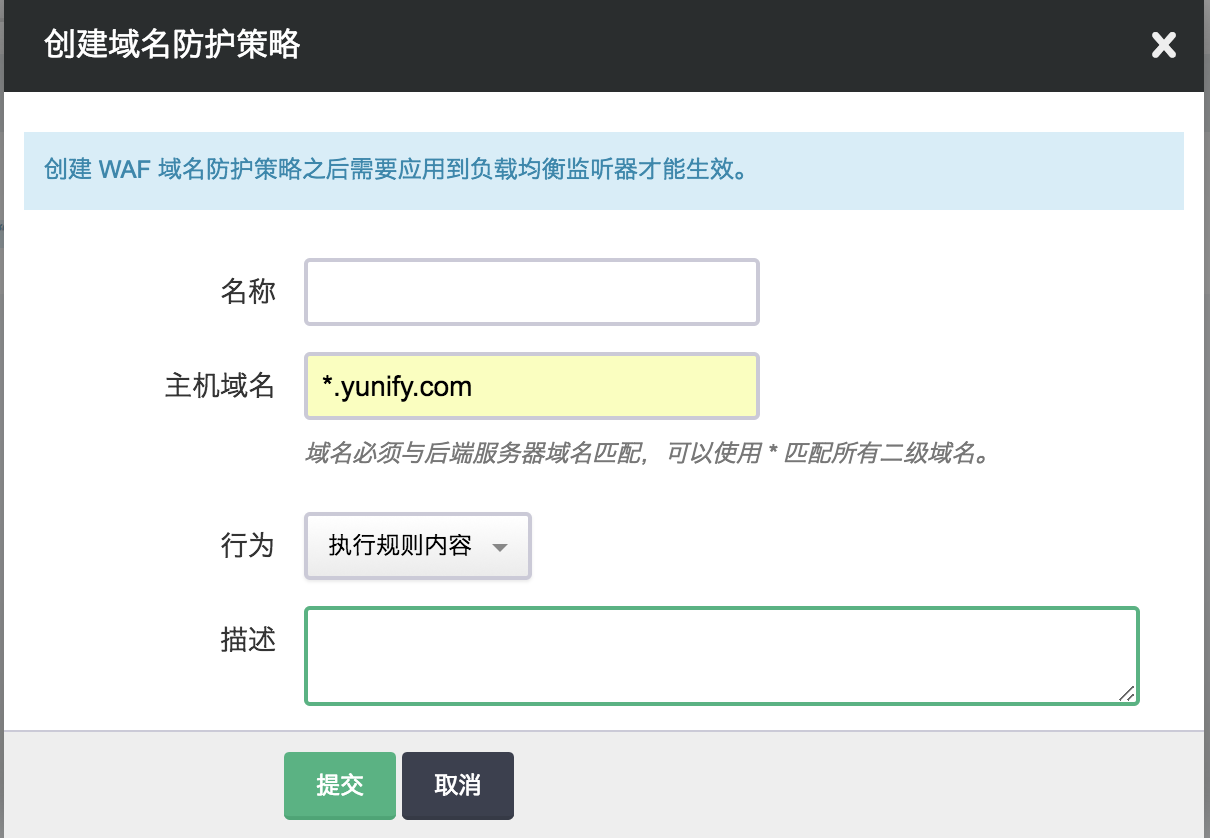

WAF 的防护是以域名为单位，可以针对指定的域名配置具体的策略， 当 WAF 收到 HTTP/HTTPS 请求时，先判断域名是否在保护列表中，命中域名则进行后续的内容检查。 一个监听器可以配置最多 100 个域名防护策略。 选择 Web 应用防火墙，在 WAF 域名防护策略组里可以新建防护策略

../../_images/security_tab_waf.png ../../_images/create_waf_domain_policy.png

注解

主机域名为必填项，可使用 * 匹配所有二级域名，域名必须与后端服务器域名匹配。

在 “行为” 一栏可以选择命中 WAF 规则时的响应动作，默认为执行规则内容，根据规则定义的动作来响应。 也可以配置为 “仅报告”，这样就是 “旁路观察” 模式，对命中规则的请求只记录日志不做阻断。

第四步：配置 WAF 检测规则

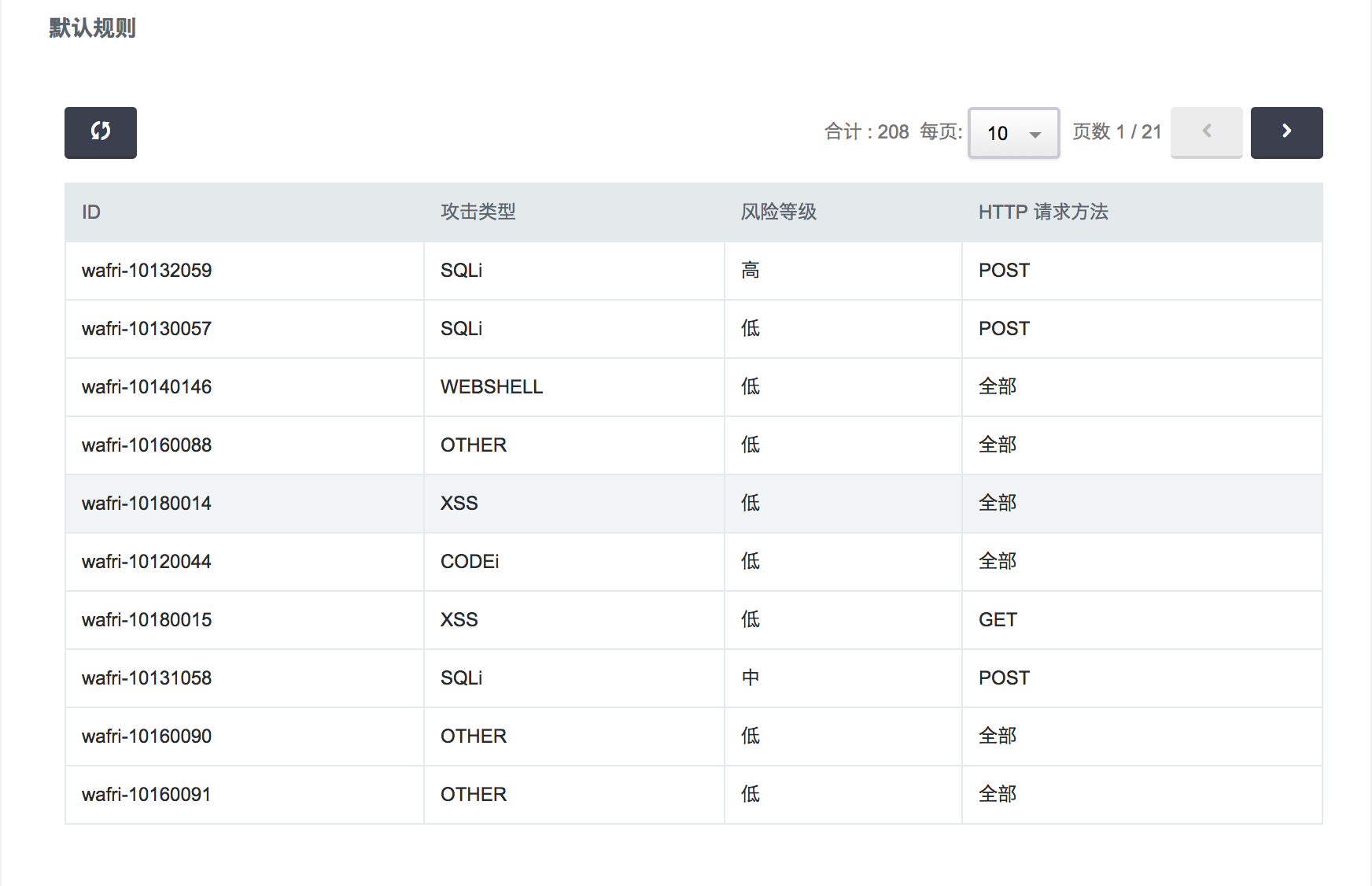

创建好域名防护策略之后，WAF 就会加载系统的默认检测规则，这些规则由青云维护并更新：

../../_images/default_waf_rules.png

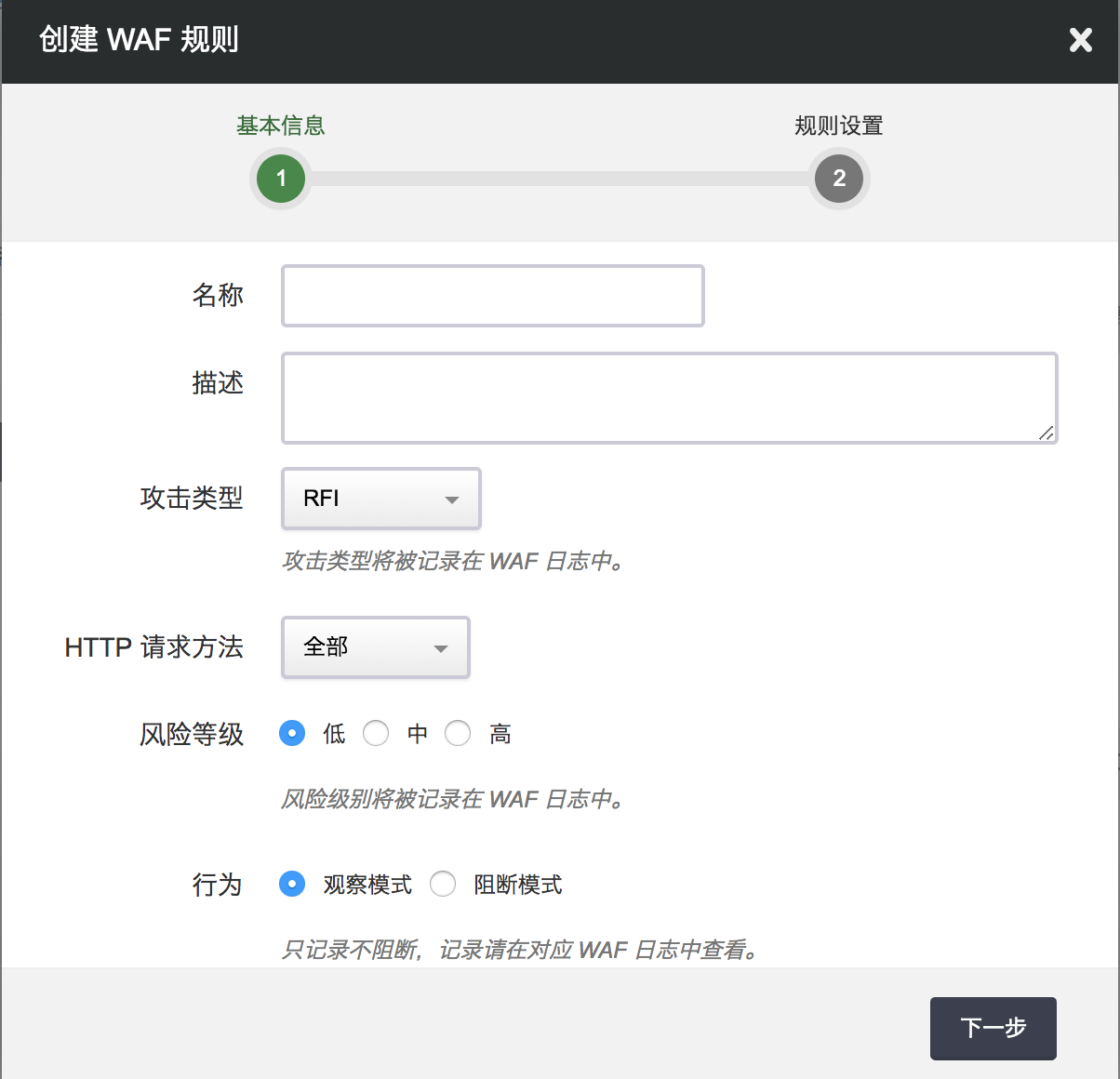

用户也可以根据自己 Web 应用的特点，定制 WAF 检测规则，点击自定义规则下的 “创建” 可以弹出新建窗口：

../../_images/create_waf_rule.png

规则的行为可配置为观察模式或者阻断模式，观察只记录不阻断对业务系统无影响。

注解

新增规则时请配置为观察模式，待规则稳定之后再修改为阻断模式。

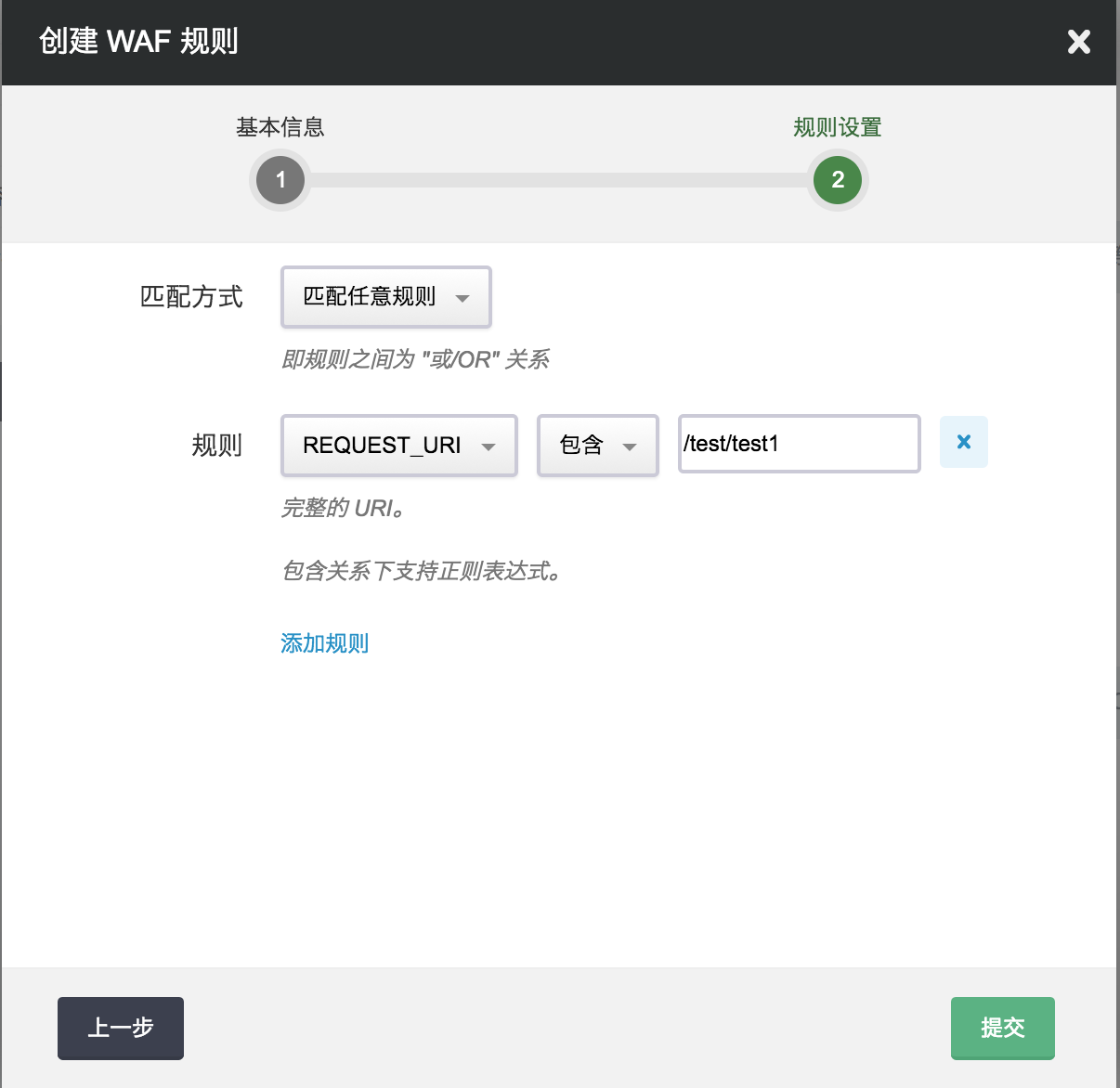

../../_images/waf_rule_detail.png

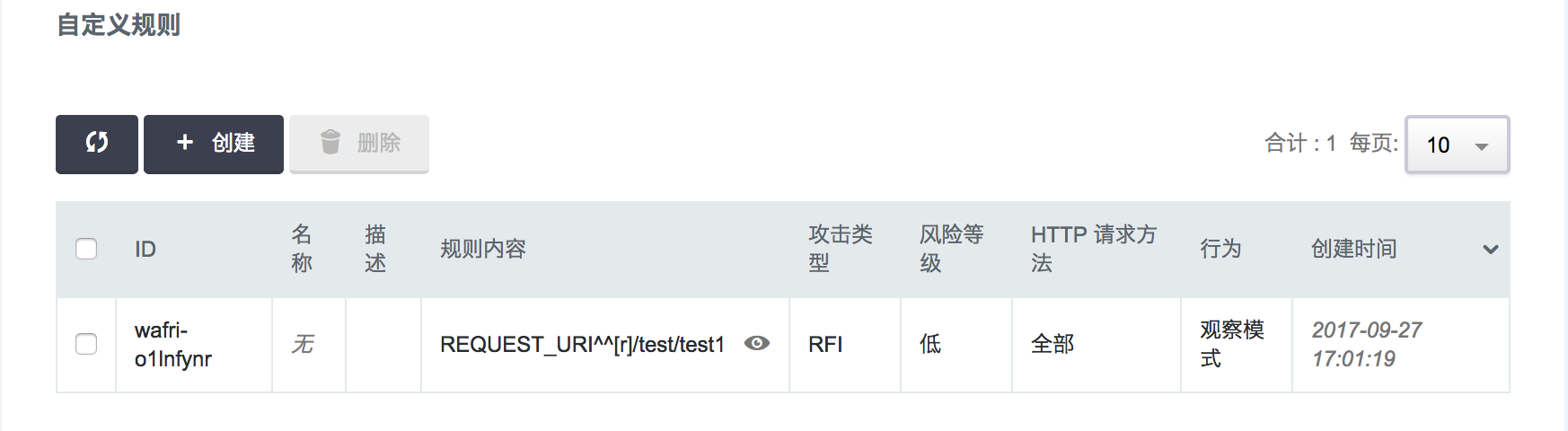

规则配置要填写要检测的 HTTP 协议字段内容，当前一条规则支持配置检查 5 个协议变量，提交修改之后可以看到填写的内容。

../../_images/waf_rule_after_create_detail.png

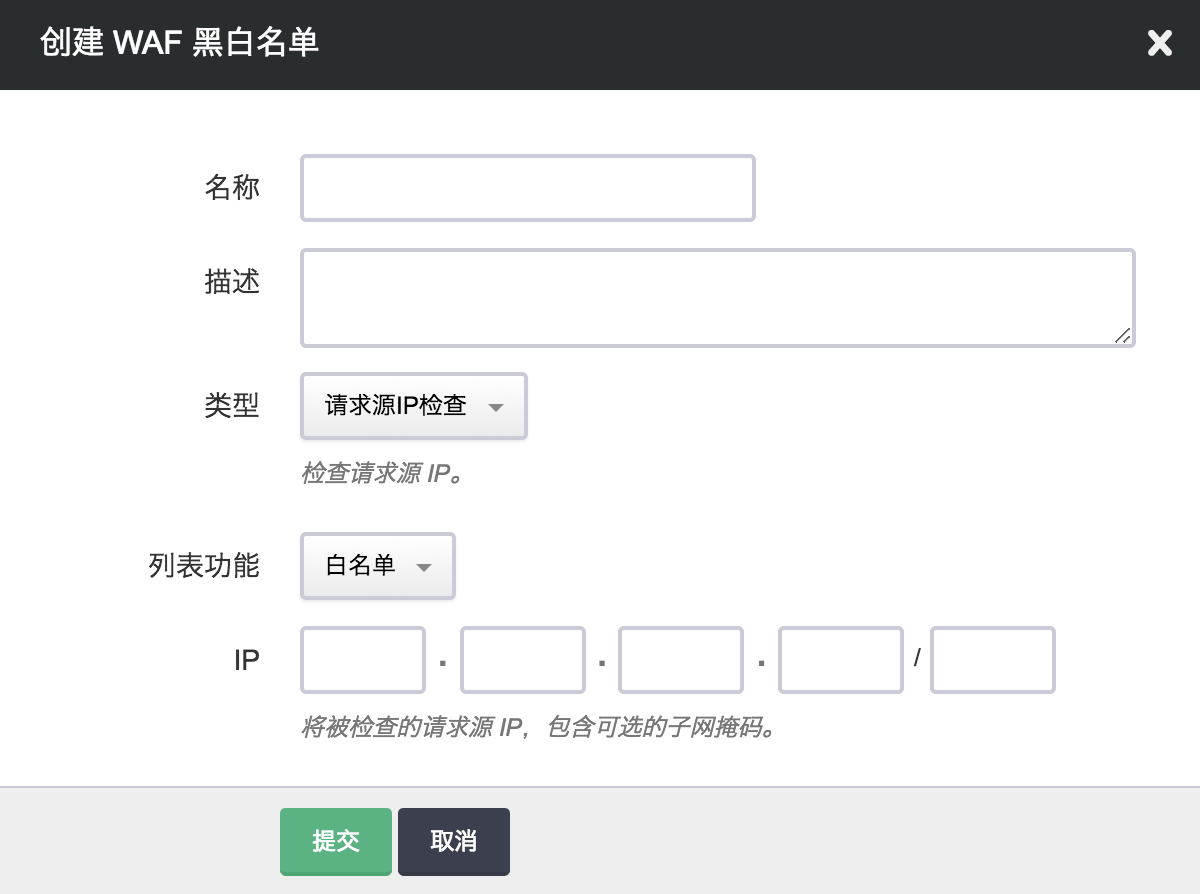

除了可以配置自定义的规则，还可以配置自定义的黑白名单以及 CC 防护功能，点击 “黑白名单” 下的 “创建”：

../../_images/waf_ip_list.png

注解

配置的 IP 是将被检查的请求源 IP，包含可选的子网掩码。

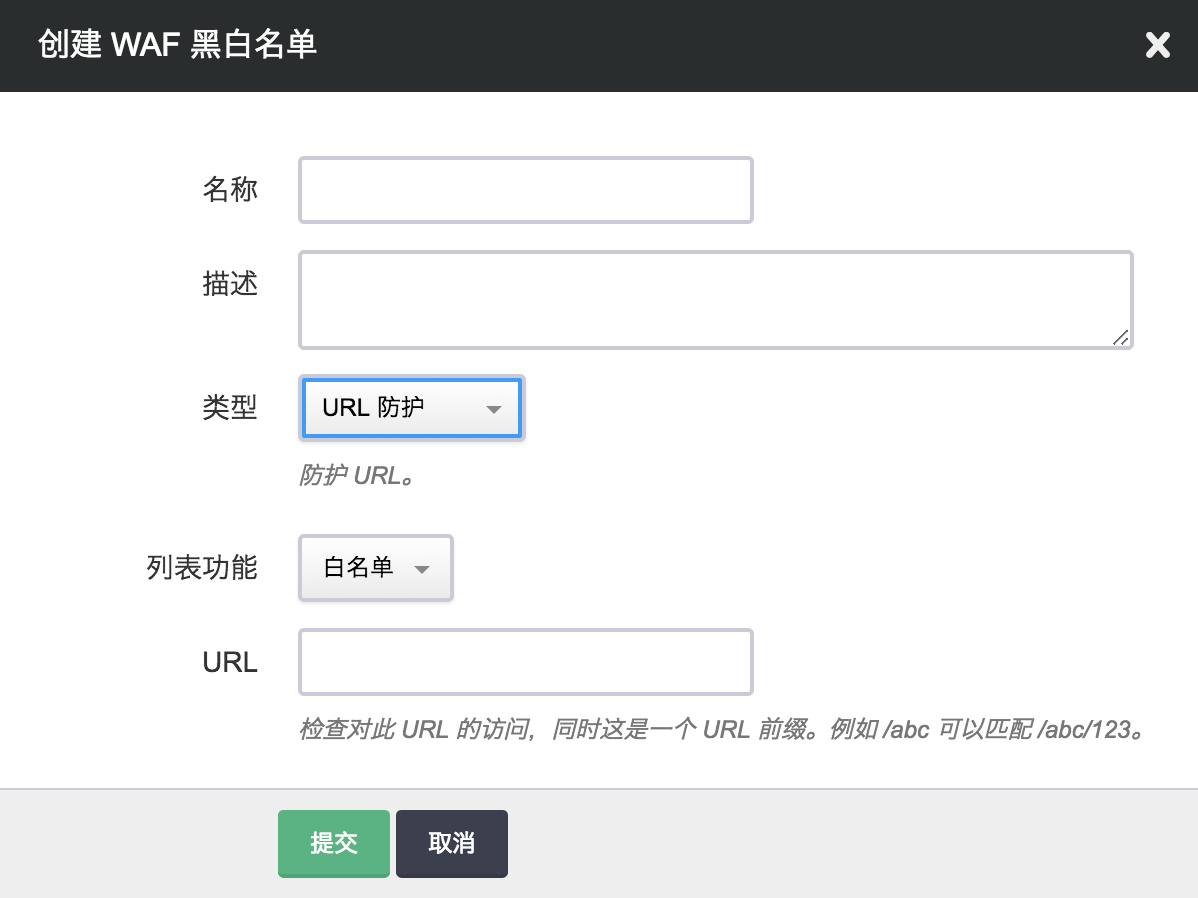

../../_images/waf_url_list.png

注解

配置的 URL 将进行路径前缀匹配，例如 /abc 可以匹配 /abc/123。

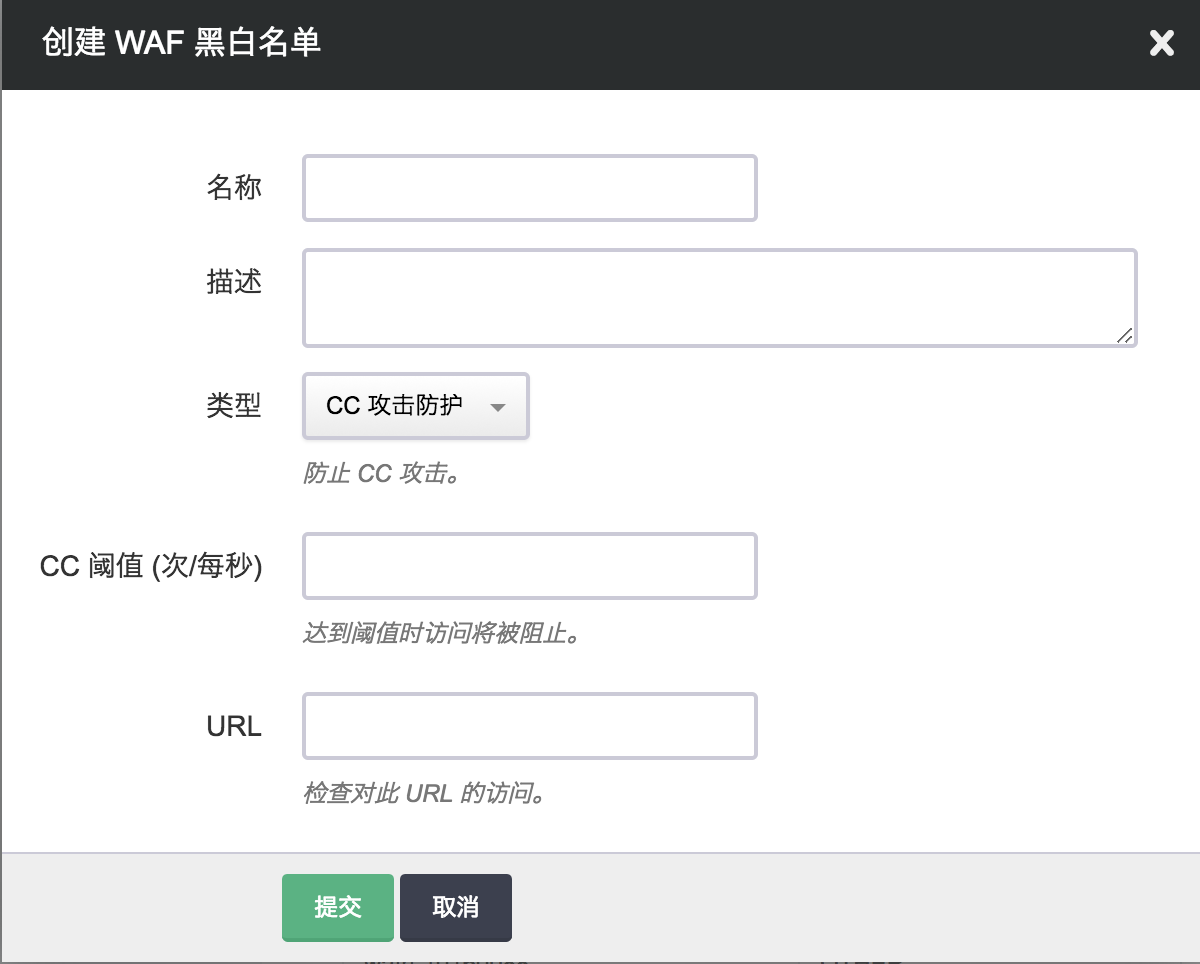

../../_images/waf_cc_list.png

注解

配置的 URL 将进行完全匹配，这里请填写完整的 URL 路径。

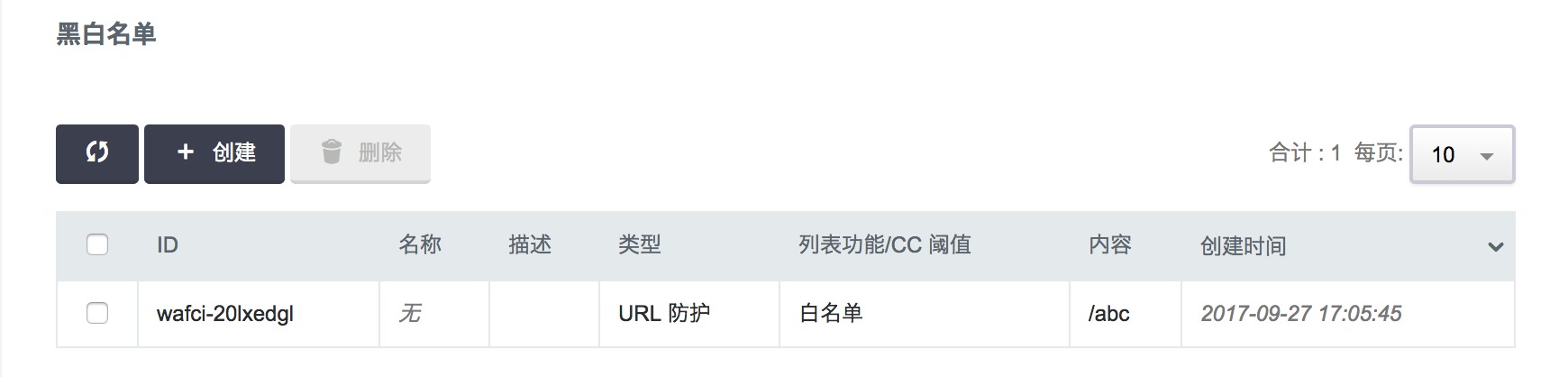

配置完之后可以看到规则列表：

../../_images/waf_cc_after_create_detail.png

第五步：绑定 WAF 域名防护策略

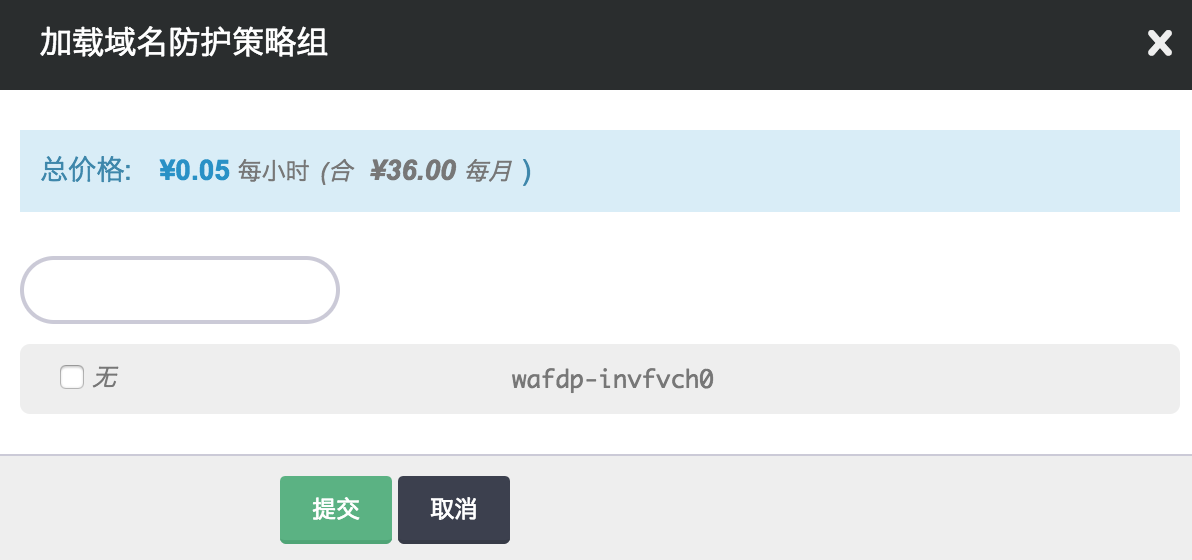

在第三步中给监听器配置 WAF 域名防护策略时，因为还没有创建 WAF 域名策略，所以弹出的列表是空的。 现在点击监听器下方的 WAF 域名防护策略 “加载” 按钮，可以列出来已创建的域名防护策略。

../../_images/attach_waf_dp_to_lbl.png

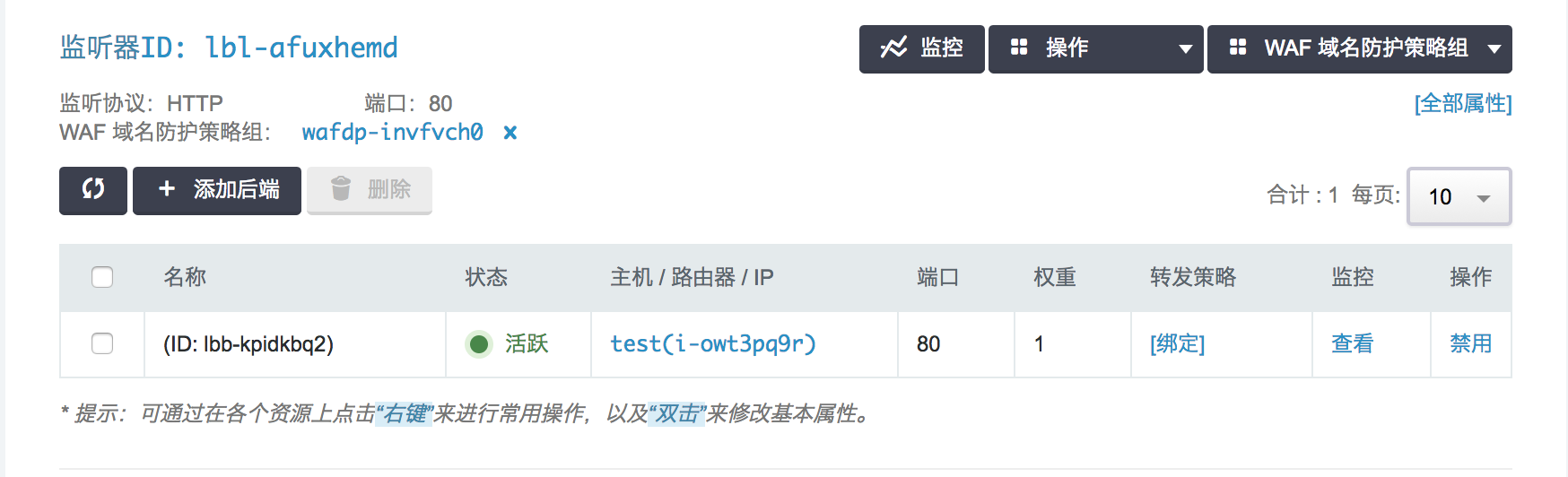

绑定之后，在监听器下方会列出来所加载的 WAF 域名防护策略：

../../_images/after_attach_waf_dp_to_lbl.png

注解

配置之后要点击负载均衡器的 “应用修改” 来更新。

针对 WAF 操作的按钮也会单独列出来,可以在这里将 WAF 规则解绑，或者查看 WAF 的检测结果

第六步：全局 WAF 配置组

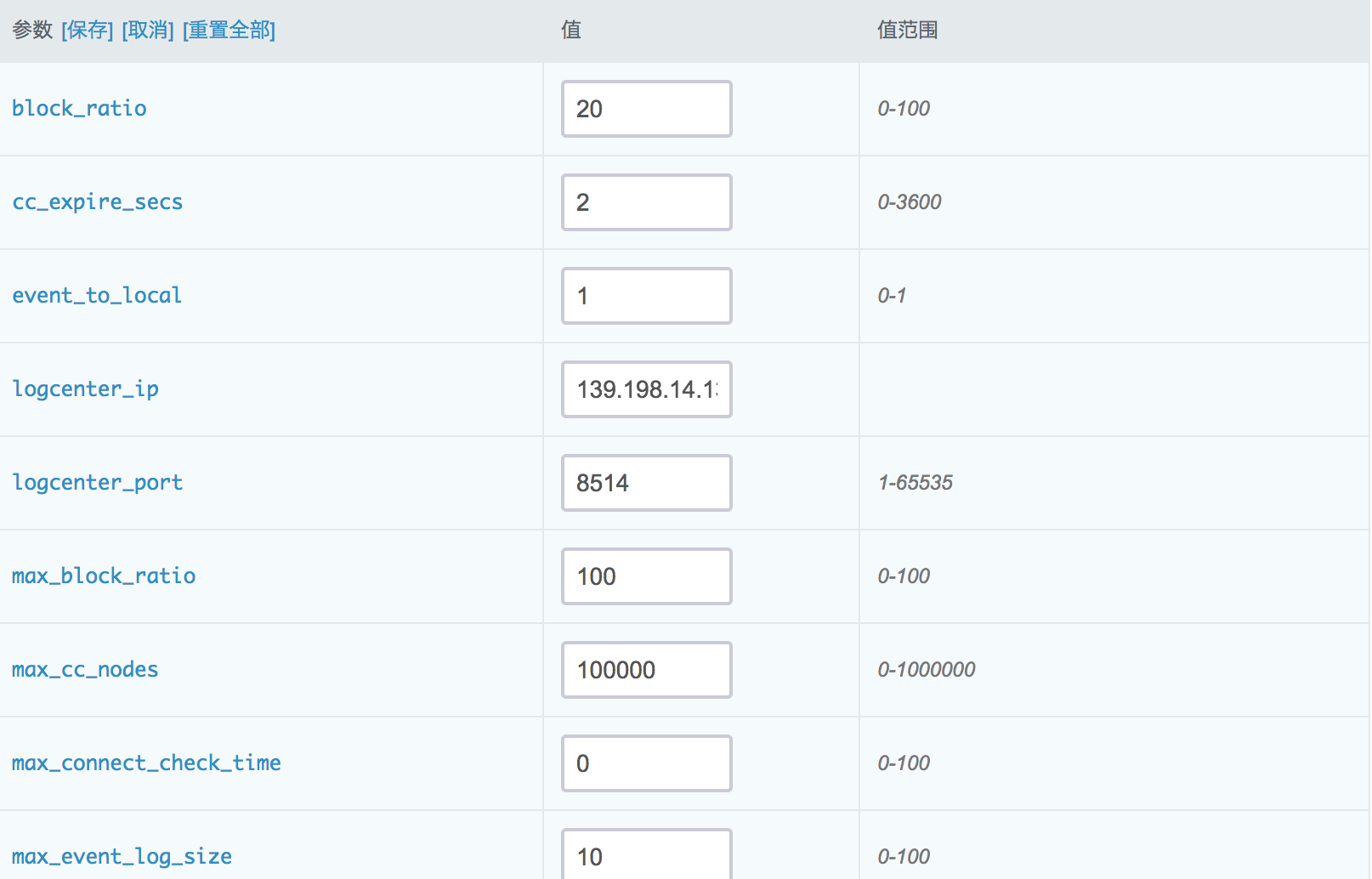

WAF 配置组是针对负载均衡器的全局配置，这里可以针对 WAF 功能做微调，比如配置 WAF 日志发送的地址等，可修改的选项如下：

../../_images/waf_param_detail.png

logcenter_ip: WAF 的日志服务器地址，不填则不发送

logcenter_port: WAF 的日志服务器端口

syslog_facility: WAF 的 syslog facility

syslog_level: WAF 的 syslog level

event_to_local: 是否在本地记录 WAF 日志，0 不记录

max_local_event_num: 本地记录的 WAF 的日志最大条目

max_cc_nodes: 支持检测的 CC 节点的数量

cc_expire_secs: CC 检测的节点超时时间

cc_block_ratio: CC 检测的阻断惩罚速率

cc_suspect_ratio: CC 检测的可疑惩罚速率

max_block_ratio: 系统最大阻断率

max_connect_check_time: 系统保活探测次数

max_system_ratio: WAF 最大资源利用率

module_cc_enable: 是否开启 CC 功能，0 不开启

module_check_enable: 是否开启规则检查功能，0 不开启

module_iplist_enable: 是否开启 IP 黑白名单功能，0 不开启

module_urllist_enable: 是否开启 URL 黑白名单功能，0 不开启

注解

配置之后要点击 “应用修改” 来更新。

第七步：查看 WAF 监控日志

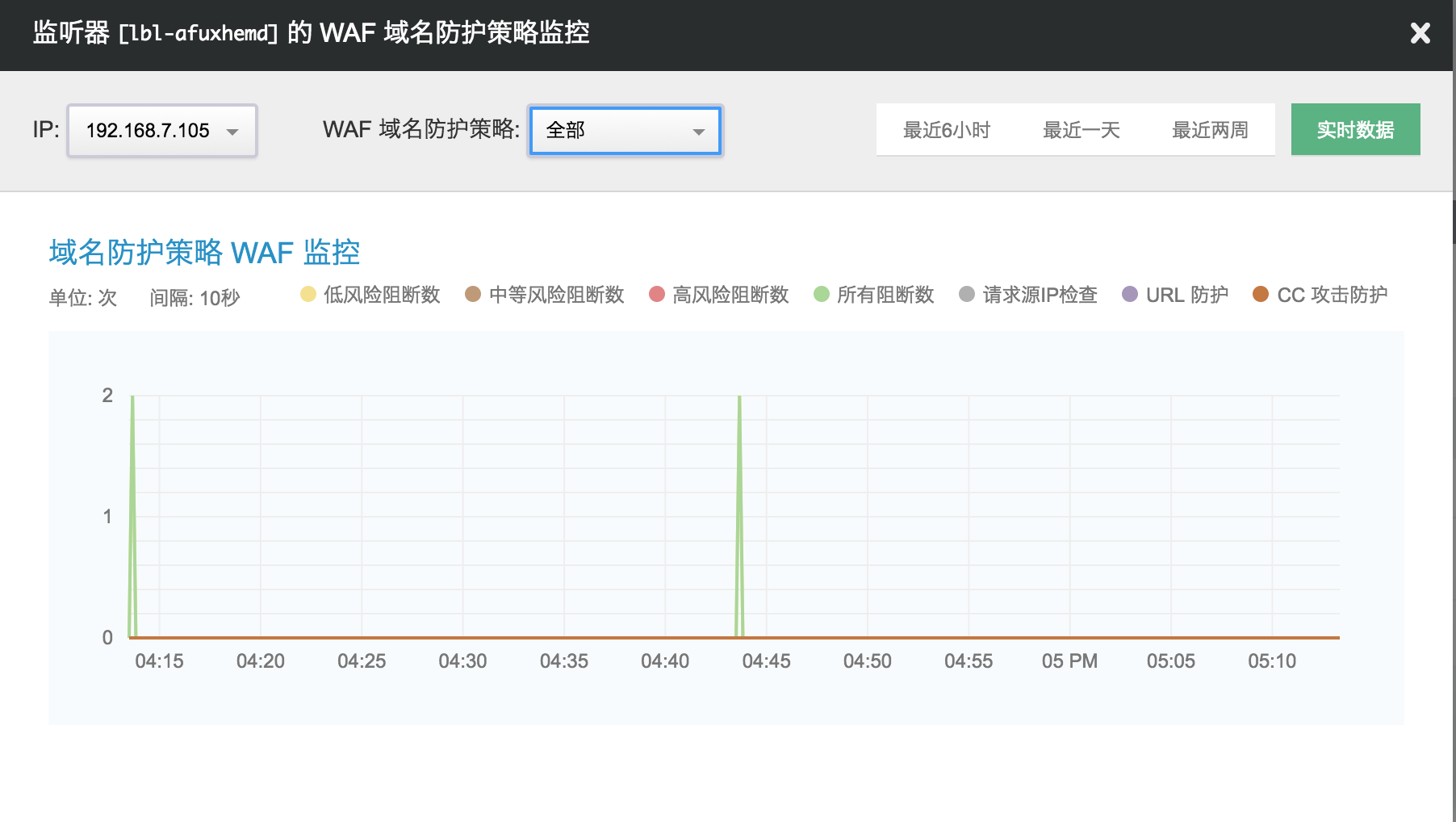

开启 WAF 之后可以查看检测的监控统计，在监听器的右边点击 WAF 的按钮选择 “监控”：

../../_images/lbl_waf_monitor_switch.png ../../_images/lbl_waf_event_monitor.png

这里是针对每个监听器，按命中的规则和黑白名单来分别统计。

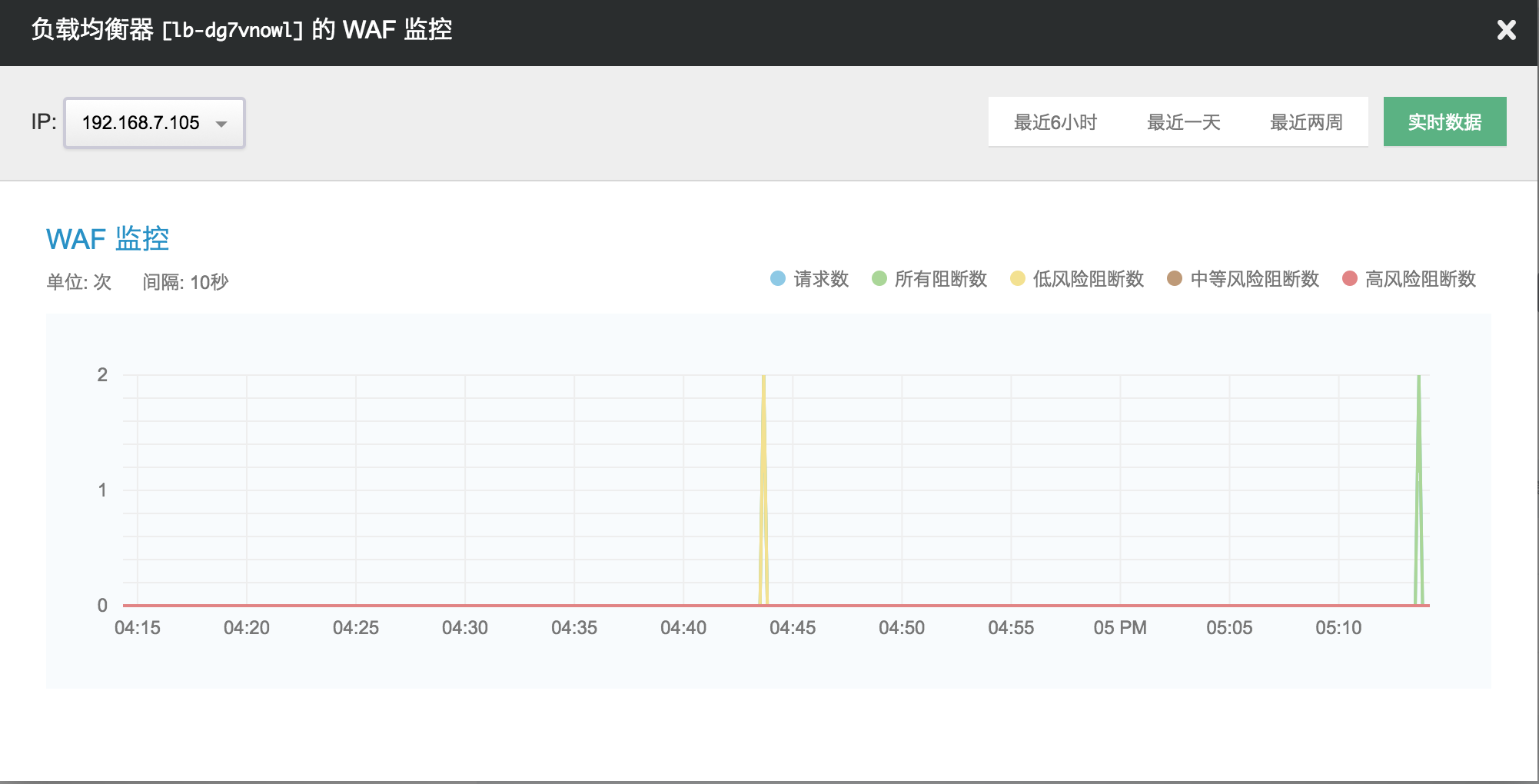

也可以查看整个负载均衡的监控情况，点击 “WAF监控” 选择 “监控”:

../../_images/lb_waf_monitor.png

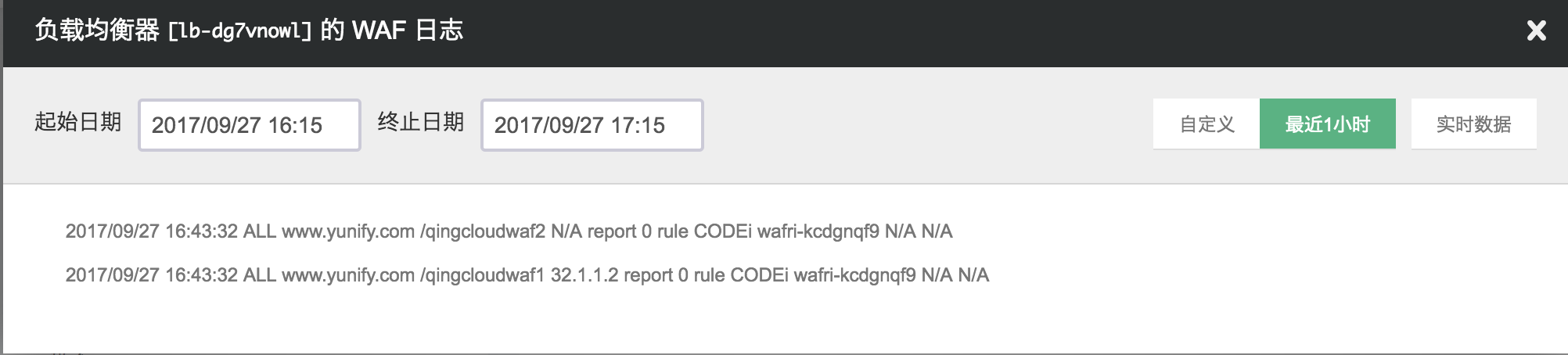

点击 “WAF监控” 选择 “日志” 可以查看本地保存的攻击日志:

../../_images/waf_event_log.png

注解

本地日志默认保存 2000 条，要保存更多日志可以配置 WAF 的日志服务器，WAF 的检测日志可以通过 syslog 的方式发送出去。

WAF 的日志可以通过syslog的格式发送到日志服务器，可以修改配置组中的 logcenter_ip 和 logcenter_port 参数来配置。 同时，可以将日志倒入 ELK 来分析处理，需要使用 logstash-input-syslog 来接收syslog日志，并配置 grok 过滤参数如下：

grok {
match => { “message” => “%{WORD:method} %{HOSTNAME:domain} %{URIPATHPARAM:url} %{NOTSPACE:client_ip} %{WORD:action} %{INT:impact} %{WORD:module} %{NOTSPACE:attack_type} %{NOTSPACE:rule_id} %{NOTSPACE:ua} %{GREEDYDATA:post}” }

}

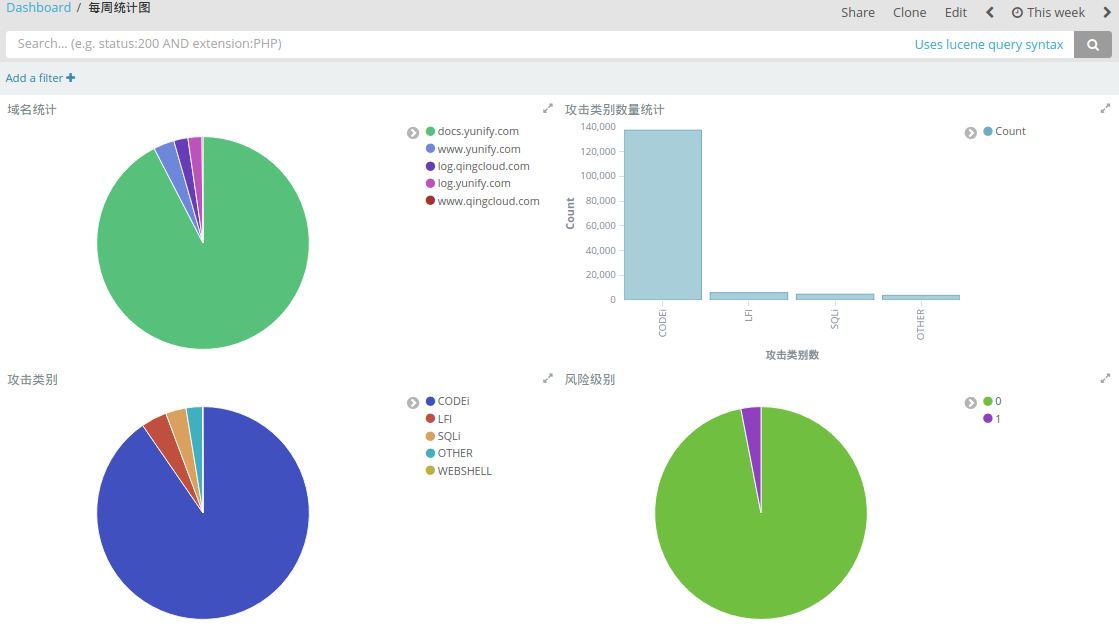

可配置的 dashboard 效果如下：

../../_images/waf_dashboard.png

关闭 WAF

已经创建好的 WAF 如果要关闭，需要先解绑监听器上绑定的域名防护策略：

../../_images/lbl_waf_monitor_switch.png

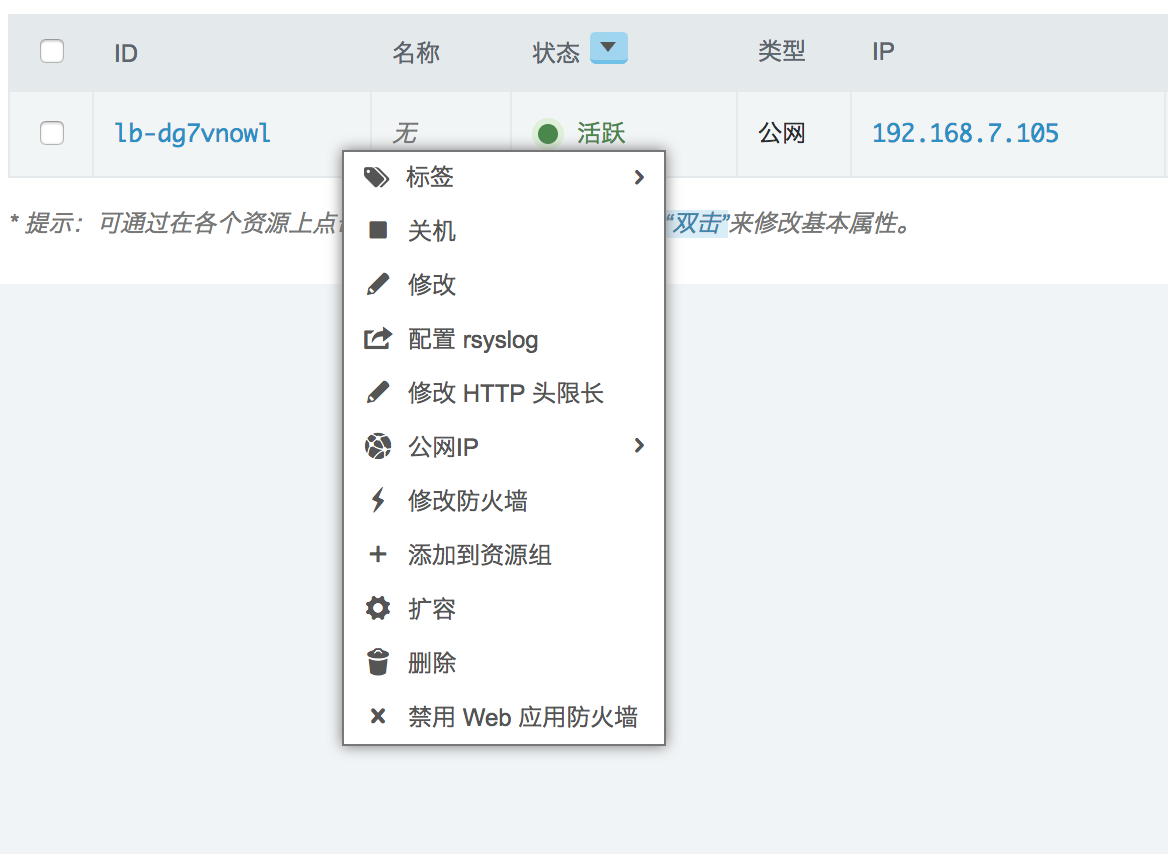

然后右键点击负载均衡器，可以看到 “禁用 Web 应用防火墙” 的选项：

../../_images/stop_wafpg.png

注解

配置之后要点击负载均衡器的 “应用修改” 来更新。

开启 WAF

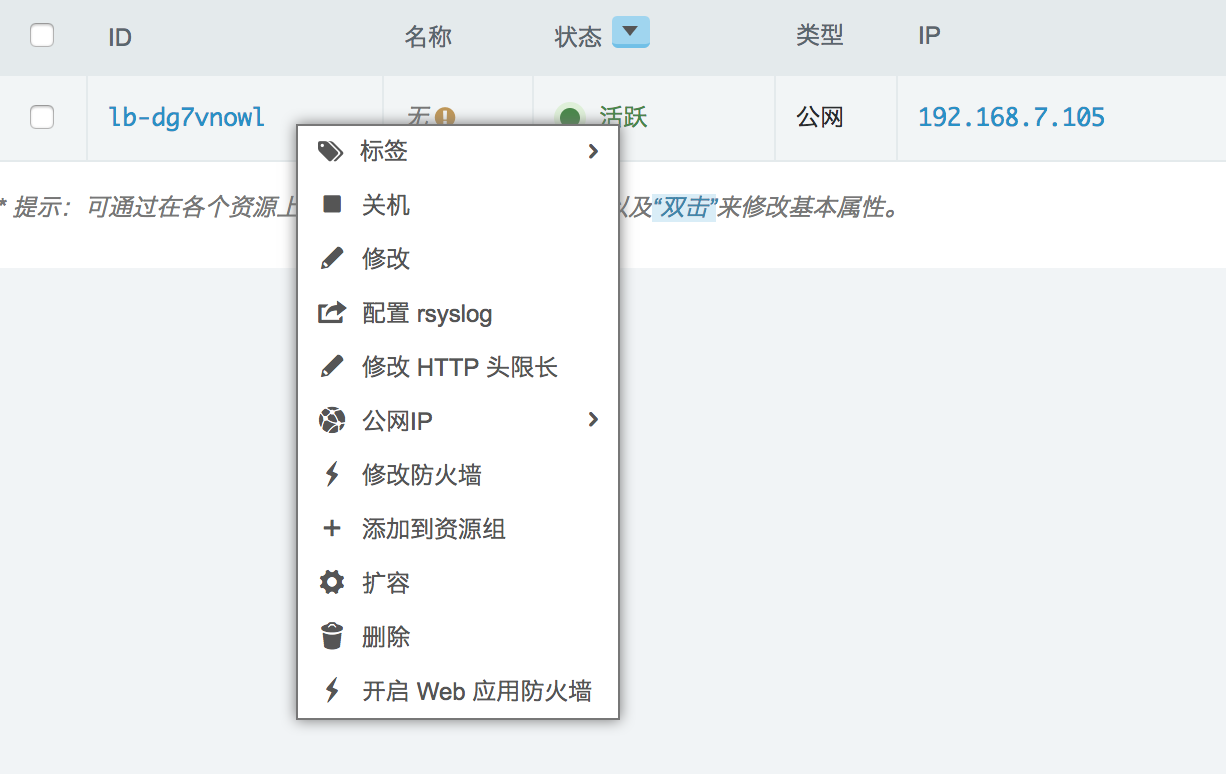

给已经创建好的负载均衡器开启 WAF 功能时，右键点击负载均衡器，可以看到 “开启 Web 应用防火墙” 的选项：

../../_images/start_wafpg.png

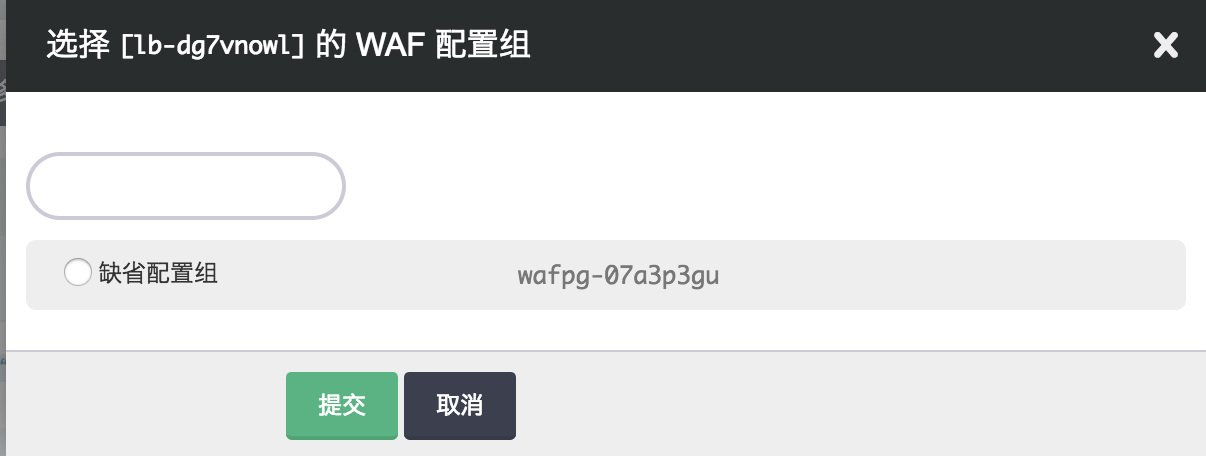

弹出让我们选择 WAF 配置组的选项：

../../_images/lb_choose_wafpg.png

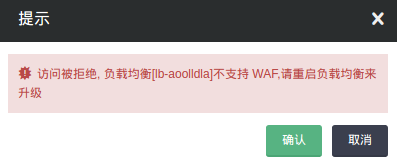

如果当前负载均衡器的版本太低，会提示进行升级，需要先关闭然后再开启负载均衡器：

开启 WAF 功能之后，需要给监听器绑定域名防护策略，步骤同上。

注解

配置之后要点击负载均衡器的 “应用修改” 来更新。

性能

WAF 需要做规则匹配，所以需要更多的 CPU 处理时间和内存，QPS 也有少许下降：

CPU: 根据规则数量和请求的不同 CPU 的使用率有 2% - 30% 的升高

内存: 根据规则数量和请求的不同需要 128M 以上的内存

QPS: 根据规则数量和请求的不同 QPS 有 4% - 10% 的下降

注解

该数据仅供参考，可根据自己的业务系统做测试来获得第一手资料。
