VPN 隧道¶
在 网络1.0 指南中，我们在青云中创建了两个私有网络， 并使用了一台路由器来连接和管理它们。 本篇指南旨在介绍如何远程拨入青云中您的私有网络。如果您希望将您自己的数据中心或办公、家庭网络与青云中您的私有网络连接在一起，建议您使用 GRE隧道指南 。 形成公私兼顾的混合云（hybrid cloud）。
目前青云支持 OpenVPN / PPTP / L2TP-IPsec 协议。
总览¶

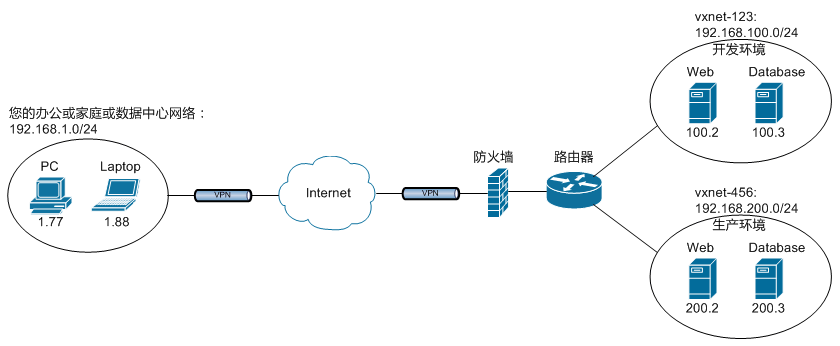

在前面（ 网络1.0 ）指南中，我们创建两个私有网络， 分别是开发环境网络 192.168.100.0/24 、生产环境网络 192.168.200.0/24 ， 并使用了一台路由器将它们彼此互联，并且将该路由器连接到了 Internet 上（即，分配了一个公网 IP 地址）。
假设您当前位于办公网络，本地网络地址是 192.168.1.0/24 ， 下面我们的任务是将青云中的两个网络与您的本地网络连接。
注解
因为涉及到网络间互联，所以各个网络必须使用不同的网络地址， 否则地址就冲突了。如果存在地址冲突，您可以将青云私有网络与路由器断开、再重新连接至路由器， 在对话框中重新指定一个网络地址给予您的青云私有网络。
OpenVPN 隧道服务¶
启动 OpenVPN 服务¶
登录 WEB 控制台，点击左边导航条中的“网络”，在右边主显示区域 “路由器” 项下点击您的路由器，进入其详情页，切换至“VPN 服务”页签， 然后点击“打开此服务”。

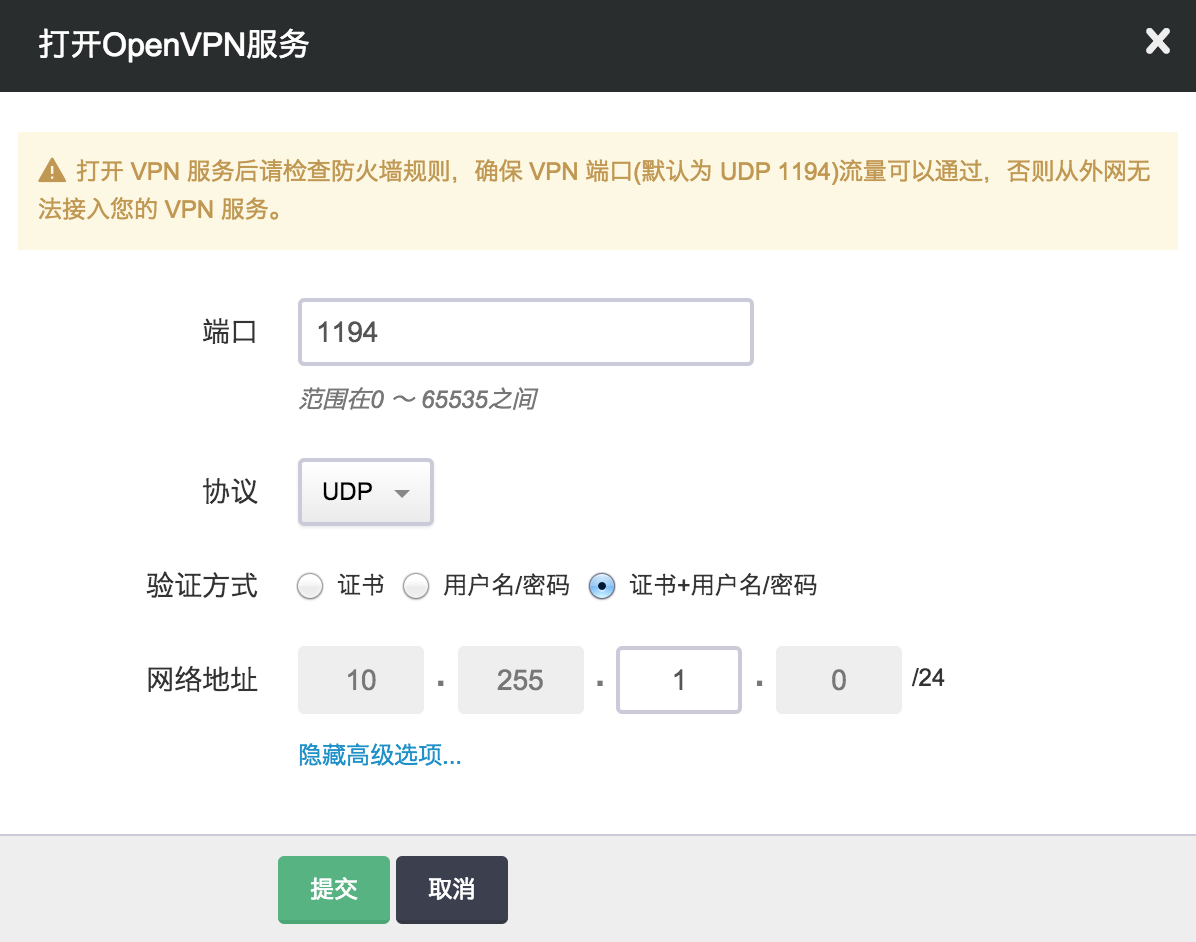

在弹出的对话框里，多数情况下，直接使用缺省配置即可， 不过建议您点开高级选项复查一下各项配置，尤其是 VPN 网络地址不能跟您的本地网络存在冲突。
另外, OpenVPN 提供了多种验证方式，除了默认的 “证书验证” 方式，还提供 “用户名/密码” 和 “证书+用户名/密码” 验证方式。 如果启用了包含 “用户名/密码” 的验证方式，您还需要添加对应的可授权账户列表。
确认无误后，点击“提交”，然后点击页面上方的“应用修改”（有个黄色箭头在闪烁）， 以更新路由器的配置。
另外，还需要去该路由器使用的防火墙规则中打开 OpenVPN 服务器的运行端口， 以上图为例，需要打开 UDP 下行 1194 端口。并记得 应用更改 。
OpenVPN 客户端¶
在上一节启用了 OpenVPN 隧道服务后，您会看到一个名为“下载证书”的按钮， 点击该按钮，即可得到一个文件名类似 rtr-xxxxxxxx-certs.zip 的 zip 包， 里面有配置 OpenVPN 客户端的必备证书，密钥文件和客户端配置文件样例：
- rtr-xxxxxxxx.crt: SSL 客户端证书
- rtr-xxxxxxxx.key: SSL 客户端私钥
- rtr-xxxxxxxx.takey: OpenVPN TLS Auth 密钥
- yunify-ca.crt: 青云 CA 根证书
注解
上面四个文件是必需的配置文件，此外我们还在 zip 包中准备了不同操作系统下的配置文件样例，可作为参考。
Windows¶
第一步，下载 OpenVPN Windows 安装包，并安装它。缺省情况下，OpenVPN 将被安装到 C:\Program Files\OpenVPN 目录中。（按照默认选项安装即可。如非必要，请勿自主勾选选项） 推荐使用OpenVPN官方客户端2.3.6和以上版本. 下载地址在： http://openvpn.ustc.edu.cn/ 安装程序包括服务器和客户端。安装时选择”OpenVPN GUI”模块即可安装客户端。
第二步，将前面 zip 包中的配置文件放入 C:\Program Files\OpenVPN\config 目录中。
第三步，将以下内容保存到 C:\Program Files\OpenVPN\config 目录中，文件名任意， 扩展名为 .ovpn ，比如可以叫做 rtr-xxxxxxxx.ovpn
client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400
注解
可以参考 zip 包里带的 windows sample 配置样例。
第四步，您可以连接了。
Linux¶
以 Ubuntu Linux 为例子来描述，其他的 Linux 分发版都是类似的做法。
第一步，安装：
$ sudo apt-get install openvpn
第二步，将前面 zip 包中的配置文件放入 /etc/openvpn 目录中。
第三步，将以下配置保存到 /etc/openvpn 目录中，文件名任意，扩展名为 .conf ， 比如可以叫做 rtr-xxxxxxxx.conf
client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user <nobody>
group <nogroup>
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400
注解
可以参考 zip 包里带的 linux sample 配置样例。
其中 user / group 请分别查询您本地 Linux 系统的 /etc/password 和 /etc/group 文件。
第四步，您可以连接了：
$ sudo service openvpn start
Mac¶
客户端以 Tunnelblick 为例， 先下载安装 Tunnelblick 。
将前面 zip 包中的配置文件解压到同一目录中，其中 .ovpn 是 VPN 配置文件， 可根据需要做调整，样例如下
client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user nobody
group nogroup
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey.key> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400
其中 user / group 可查询您本地系统的 /etc/passwd 和 /etc/group 文件。
注解
之后在 Tunnelblick 面板中添加配置，或双击 .ovpn 文件便可将配置添加到 Tunnelblick，然后就可以连接了。
用户名/密码验证¶
如果您的 OpenVPN 开启了 “用户名/密码” 登录方式，你需要在连接的时候提供用户名和密码输入，如果希望通过配置文件来解决， 您可以修改客户端的配置文件中的 “auth-user-pass password.txt” ，通过一个独立的文件，例如 “password.txt” 来保持用户名/密码信息。
注解
如果是 Mac 系统，不需要 password.txt 文件，配置中 auth-user-pass 后面也不需要写文件名，只保留 “auth-user-pass” 。会在连接 VPN 时提示输入账号密码，并支持保存到 Mac 系统的 Keychain 中。
样例如下：
client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user nobody
group nogroup
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey.key> 1
auth-user-pass password.txt
cipher AES-256-CBC
comp-lzo
mssfix 1400
password.txt 文件样例如下，用户名和密码分为两行存放。
<user_name>
<password>
PPTP 隧道服务¶
启动 PPTP 服务¶
登录 WEB 控制台，点击左边导航条中的“网络”，在右边主显示区域 “路由器” 项下点击您的路由器，进入其详情页，切换至“VPN 服务”页签， 然后点击“打开 PPTP 服务”。

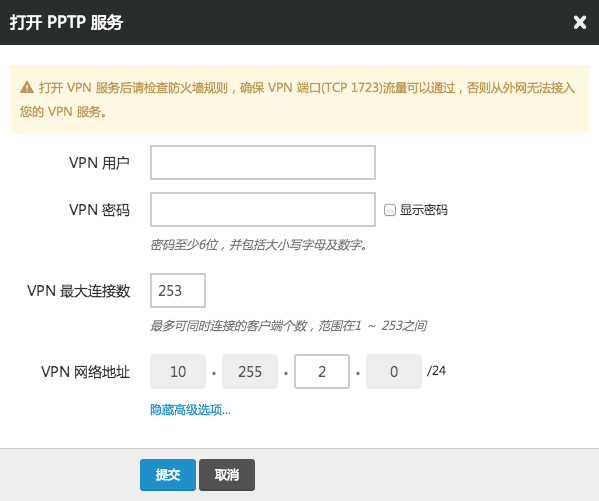

在弹出的对话框里，你需要配置 VPN 用户名和密码， 您也可以点开高级选项复查一下各项配置，尤其是 VPN 网络地址不能跟您的本地网络存在冲突。
确认无误后，点击“提交”，然后点击页面上方的“应用修改”（有个黄色箭头在闪烁）， 以更新路由器的配置。
另外，还需要配置路由器对应防火墙规则，允许 PPTP 服务器运行端口通过， 即 TCP 下行 1723 端口; 同时还需要允许 GRE 协议。并记得 应用更改 。
PPTP 客户端¶
Windows XP¶
对于初次连接的用户，可以先通过以下步骤创建新的网络连接：
- 第一步：单击 “开始”，选择 “控制面板”，单击 “网络和Internet连接”
- 第二步：选择 “创建一个到您的工作位置的网络连接”
- 第三步：选择 “虚拟专用网络连接”，然后单击 “下一步”
- 第四步：输入公司名（自定义即可），然后单击 “下一步”
- 第五步：设置服务器地址为路由器的公网地址，单击 “下一步”
- 第六步：勾选 “在我的桌面上添加一个到此连接的快捷方式”，然后单击 “完成”
VPN 网络连接已经创建的情况下，只需要在桌面上点击该网络连接，在界面上输入 VPN 连接的用户名和密码， 然后点击 “连接” 就可以了。
注意：连接 VPN 之后，默认情况下本地默认网关会指向 VPN 服务器，即所有流量都会通过 VPN 服务器。 如果这不是你想要的，那么禁用的方法是：
- 第一步：点击 VPN 连接中的 “属性”，选择 “网络”
- 第二步：选择 “TCP/IP” 并点击 “属性”
- 第三步：在常规项中点击 “高级”，将 “在远程网络上使用默认网关” 前面的勾选去掉，点击 “确定”
- 第四步：断开并重新连接 VPN.
禁用之后，你需要手动配置路由规则才能访问私有网络里的主机，具体操作是：
- 第一步：点击 “开始” 菜单，选择 “运行”，输入 “cmd”，并点击确定，进入命令行界面
- 第二步：输入命令 “ipconfig”，查看当前 VPN 的地址（10.255开头），例如是10.255.1.2;并假设你需要访问的私有网络地址是192.168.1.0/24
- 第三步：添加路由规则 “route add 192.168.1.0 mask 255.255.255.0 10.255.1.2”
- 第四步：测试是否可以正常访问 “192.168.1.0/24” 的地址，例如 “ping 192.168.1.1”.
Windows 7¶
对于初次连接的用户，可以先通过以下步骤创建新的网络连接：
- 第一步：单击 “开始”，选择 “控制面板”，单击 “网络和Internet”，单击 “网络和共享中心”，
- 第二步：选择 “设置新的连接或网络”，选择 “连接到工作区”，单击 “下一步”
- 第三步：选择 “使用我的 Internet 连接(VPN)”
- 第四步：在 “Internet地址” 处输入路由器的公网IP，”目标名称” 可以自定义，单击 “下一步”
- 第五步：输入 VPN 连接的用户名和密码，点击 “连接”即可完成。
VPN 网络连接已经创建的情况下，只需要点击桌面右下角的网络连接处，选择并点击相应的网络连接，在界面上输入 VPN 连接的用户名和密码， 然后点击 “连接” 就可以了。
注意：连接 VPN 之后，默认情况下你本地默认网关会指向 VPN 服务器，即所有流量都会通过 VPN 服务器。 如果这不是你想要的，那么禁用的方法是：
- 第一步：右键对应的 VPN 连接，选择 “属性”
- 第二步：选择 “网络” 中的 “TCP/IPv4”，然后点击 “属性”
- 第三步：在常规项中点击 “高级”，将 “在远程网络上使用默认网关” 前面的勾选去掉，点击 “确定”
- 第四步：断开并重新连接 VPN.
禁用之后，你需要手动配置路由规则才能访问私有网络里的主机，具体操作是：
- 第一步：点击 “开始” 菜单，找到 “所有程序” -> “附件” -> “命令提示符”，右键 “以管理员身份运行”，进入命令行界面
- 第二步：输入命令 “ipconfig”，查看当前 VPN 的地址（10.255开头），例如是10.255.1.2;并假设你需要访问的私有网络地址是192.168.1.0/24
- 第三步：添加路由规则 “route add 192.168.1.0 mask 255.255.255.0 10.255.1.2”
- 第四步：测试是否可以正常访问 “192.168.1.0/24” 的地址，例如 “ping 192.168.1.1”.
Mac¶
以 Mac 10.9 Mavericks 为例来描述，其他的 Mac 版本都是类似的做法。
首先要配置 PPTP 连接，具体做法为：
- 第一步：进入 “系统偏好设置”，选择 “网络”
- 第二步：通过左下角的 “+” 处添加一个新服务，接口选择 “VPN”，类型选择 “PPTP”，名称可以自行定义，点击确定
- 第三步：”服务器地址” 填写路由器的公网地址，”帐户名称” 填 PPTP 的用户名，”鉴定设置” 中填入密码，点击确定
- 第四步：连接 VPN
如果你希望通过 VPN 来访问路由器内部私有网络里的机器，你还需要手动配置路由规则，具体做法为：
- 第一步：进入 Mac 的 shell 环境
- 第二步：输入命令 “ifconfig”，查看当前 VPN 的地址（10.255开头），例如是10.255.1.2;并假设你需要访问的私有网络地址是192.168.1.0/24
- 第三步：添加路由规则 “sudo /sbin/route -n add -net 192.168.1.0/24 10.255.1.2”
- 第四步：测试是否可以正常访问 “192.168.1.0/24” 的地址，例如 “ping 192.168.1.1”.
如果你希望在每次启动客户端之后能自动配置路由规则，则你可以将你需要的指令写成脚本，放置在 /etc/ppp/ip-up 文件中。 例如，创建脚本文件 /etc/ppp/ip-up，内容为:
#!/bin/sh
sudo /sbin/route -n add -net 192.168.1.0/24 $4
保存并更改文件权限:
$ sudo chmod a+x /etc/ppp/ip-up
如果你不想配置路由，还可以把本地的所有流量通过 VPN 连接来发送，但我们并不推荐这么做。具体做法是： 在 VPN 配置界面里，点击 “高级选项”，勾选 “通过VPN连接发送所有流量”，并点击确定。
Linux¶
以 Ubuntu Linux 为例子来描述，其他的 Linux 分发版都是类似的做法。
第一步，安装 PPTP 客户端：
$ sudo apt-get install pptp-linux
第二步，修改 /etc/ppp/chap-secrets 文件，配置验证所需的用户名和密码，字符串之间用 “\t” 分隔：
<user_name> pptpd <password> *
注解
第三步，新建 /etc/ppp/peers/<tunnel> 文件，<tunnel> 是由你定义的一个隧道名称， 例如我们可以叫做 vpn，即这个文件为 /etc/ppp/peers/vpn：
pty "pptp <vpn_server_ip> --nolaunchpppd --nobuffer --loglevel 0"
name <user_name>
remotename pptpd
require-mppe-128
file /etc/ppp/options.pptp
ipparam <tunnel>
注解
第四步，启动 VPN 客户端：
$ pon <tunnel> persist
注解
第五步，配置路由规则。如果你希望通过 VPN 来访问路由器内部私有网络里的机器，你还需要手动配置路由规则， 假设你需要访问的私有网络的网络地址为 192.168.10.0/24，相应的路由配置为：
$ ip route add 192.168.10.0/24 dev ppp0
注解
如果你希望在每次启动客户端之后能自动配置路由规则，则你可以将你需要的指令写成脚本，放置在 /etc/ppp/ip-up.d/ 下面。 例如，可以创建脚本文件 /etc/ppp/ip-up.d/add-route，内容为:
#!/bin/sh
ip route add 192.168.10.0/24 dev $1
第六步，关闭 VPN 客户端。如果你想断开 VPN 连接，可以执行一下命令：
$ poff <tunnel>
注解
L2TP-IPsec VPN服务¶
启用 L2TP-IPsec 服务¶
登录 WEB 控制台，点击左边导航条中的“网络”，在右边主显示区域 “路由器” 项下点击您的路由器，进入其详情页，切换至“VPN 服务”页签， 然后点击“打开 L2TP 服务”。

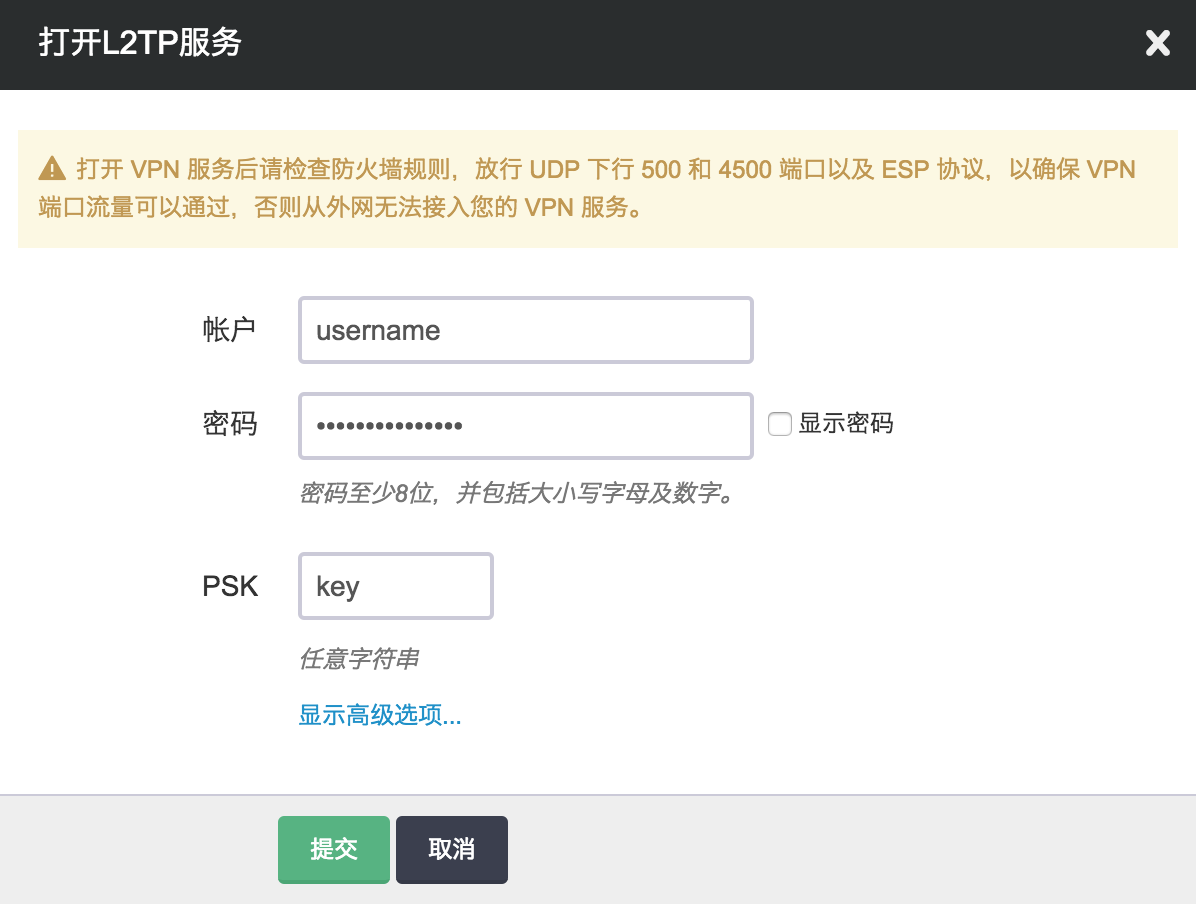

在弹出的对话框里，需要配置 VPN 用户名、密码、PSK， 您也可以点开高级选项复查一下各项配置，尤其是 VPN 网络地址不能跟您的本地网络存在冲突。
确认无误后，点击“提交”，然后点击页面上方的“应用修改”（有个黄色箭头在闪烁）， 以更新路由器的配置。
另外，还需要配置路由器对应防火墙规则，允许 L2TP 服务运行端口通过， 如果您使用的是 L2TP-IPsec 连接方式（IPhone 默认名字为 L2TP），请放行 UDP 下行 500 和 4500 端口以及 ESP 协议。 如果您使用的是 L2TP 连接方式，请放行 UDP 下行 1701 端口。 并记得 应用更改 。
L2TP客户端¶
Linux
以 Ubuntu Linux 为例子来描述，其他的 Linux 分发版都是类似的做法。 安装此客户端分为L2TP、IPsec两个部分。
IPsec部分
第一步，安装依赖包：
$ sudo apt-get install openswan
第二步，修改 /etc/ipsec.conf 配置：
version 2.0
config setup
protostack=netkey
nat_traversal=yes
keep_alive=60
virtual_private=
oe=off
conn %default
rekey=yes
authby=secret
auto=start
type=tunnel
keyexchange=ike
phase2=esp
pfs=yes
dpddelay=15
dpdtimeout=60
dpdaction=restart
conn <l2tp_name>
authby=secret
type=transport
pfs=no
auto=start
left=%defaultroute
leftprotoport=17/1701
right=<l2tp_server_ip>
rightprotoport=17/1701
注解
第三步，修改 /etc/ipsec.secrets 配置:
%any <l2tp_server_ip>: PSK "<psk>"
注解
第四步，重启服务：
$ sudo service ipsec restart
注解
L2TP部分
第一步，安装依赖包：
$ sudo apt-get install xl2tpd ppp
第二步，修改 /etc/xl2tpd/xl2tpd.conf 配置：
[lac <lac_name>]
lns = <l2tp_server_ip>
refuse chap = yes
refuse pap = yes
require authentication = yes
length bit = yes
pppoptfile = /etc/ppp/<l2tp_name>
注解
第三步，新建 /etc/ppp/<l2tp_name> 配置文件:
+chap
lock
refuse-eap
require-chap
require-mschap
require-mschap-v2
noauth
noccp
nodefaultroute
proxyarp
name "<user_name>"
password "<password>"
注解
第四步，重启服务：
$ sudo service xl2tpd restart
第五步，建立连接,如果您想使用IPsec加密，请务必先完成IPsec部分的配置：
$ sudo echo "c <lac_name>" > /var/run/xl2tpd/l2tp-control
注解
第六步，添加路由：
$ sudo ip route add <ip_network> dev <link_name>
